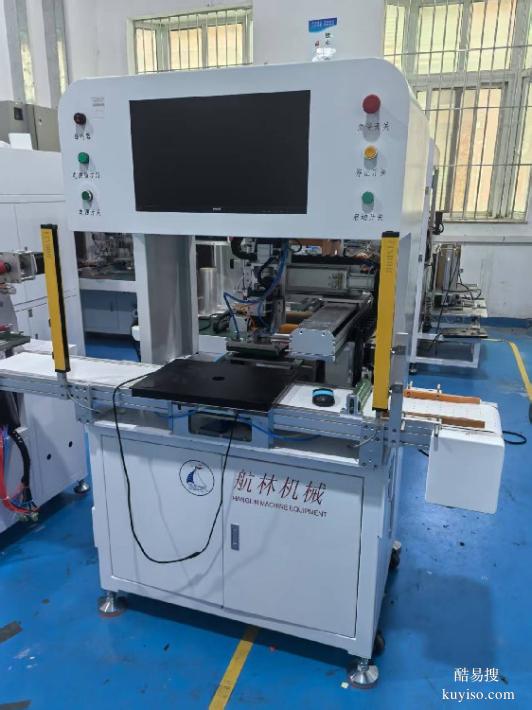

fpc贴合自动化设备OCA线路的贴合机

航林机械从一开始，就定位做高端智能压装产品方向。为此我们
给产品设计划了三道底线
我们对细节的追求，不仅仅是体现在每个零部件的品质、成品的性能、批量一致性，即使外观一点点瑕疵、一颗细小的灰尘，乃至配件的包装、防潮保护都事无巨细，每年对细节的标准还在不断的提高！

1、设备应用：
适合各类辅料的贴合
适 适
2、设备优势：
上下相机自动对位片胶和产品，贴合精度高，操作简便。
3、对位方式：视觉系统自动对位贴合。
4、机械动作由PLC控制，操作界面简单易懂,带用户密码保护功能。PLC配搭7寸触摸，可轻松修改保存机械预设运动控制参数。
5、节拍时间短，机器效率高。
6、适合最大250*200mm尺寸的辅料贴合。
7、适合最小20*20mm尺寸的辅料贴合。
二、设备工艺流程：
产品放料 手动上料
设备流程 1.手动将辅料放置在传送带上，流至贴合平台区域被上方相机拍照定位
2.剥胶飞达结构将片胶撕开
3.贴头下移吸取片胶，并被下方相机拍照定位
4.贴头至贴合平台区域下压和辅料完成贴合
完成一个节拍
三、效率:
机台产能 1200-1500PCS/小时
调试时间 新的产品调试45分钟，有数据保存的产品调试10分钟

机械结构独立 外观 国标50*50方通骨架（电脑白钣金烤漆）
零件 S45C硬铬处理以及AL6061亮银氧化喷砂
导轨 台湾 HIWIN/THK
直线模组 国产精密模组
安全防护 控制面板上紧急停止和安全光栅
电控系统 PLC 信捷
伺服电机 信捷/禾川/松下
电网稳定 EMI电源滤波器
电源保护 漏电断路器
直流电源供应 明纬
照明 LED辅助光源
气动系统 气缸 AIRTAC
压力调节 优创
电磁阀 AIRTAC
真空源 无油真空泵
视觉系统 整体供应 一昇视觉
膜片来料 长边卷膜来料，自动分片
贴合精度 贴合精度±0.1MM
贴合良率 ≥98%
工作平台高度 800±30mm
设备稼动率 ＞95%
压力重复精度 ±0.2KGF
最大外形尺寸 约2350mm(长)*1650mm（宽）*2000mm（高）
外形 落地式滚轮移动
重量 约500KG
场地设施 电源供应 机器电源AC220V±10%、50Hz
功率 5KW
环境要求 无易爆易燃和腐蚀气体25℃±5℃; 40~85%RH
气源供应 0.5~0.7Mpa，干燥气源。
